ASM600
|
機能

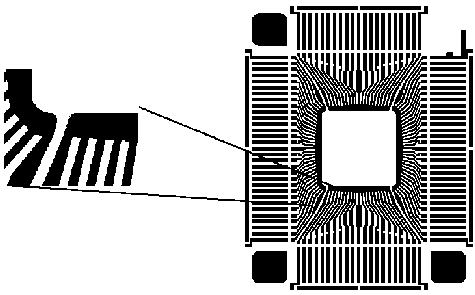

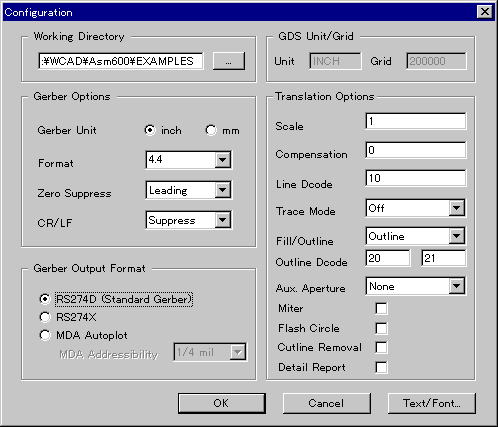

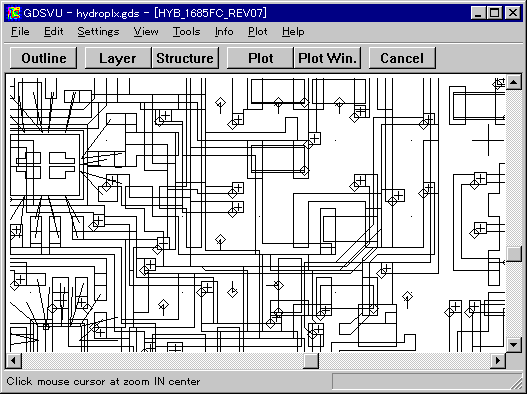

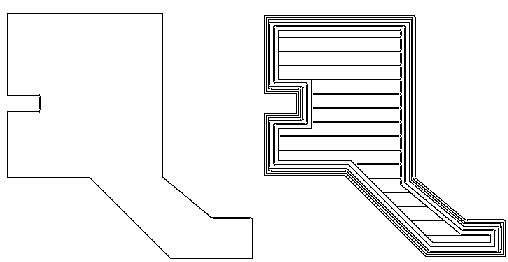

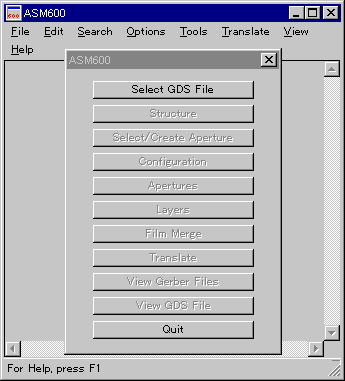

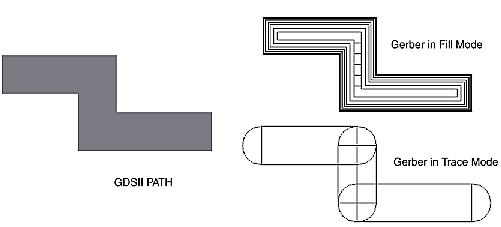

メニューGDSビューアASM 600のメインメニューにより、変換過程をステップ毎に進めることができます。ダイアログボックスのトップメニューから開始し、下へ順番に進みます。  コンフィギュレーション・メニューASM 600は非常にパワフルですが、良く組織されたコンフィギュレーション・メニューによって簡単に構成を行うことができます。オプションは論理的で分かりやすくグループ分けされています。全てのGerberパラメータを、マウスのクリックだけで設定できます。またユーザーは、追加のクリックで変換オプションの選択を行うこともできます。ASM 600はあなたが設定したパラメータをコンフィギュレーション・ファイルに保存するので、次回以降プログラムを起動した時は、それらの設定をデフォルトとして使用することができます。  GDSビューアASM 600パッケージには、パワフルなGDS-II表示／プロットユーティリティが含まれています。GDSVUを使えば、GDS-IIファイルの内容を正確に見ることができます。レイヤやストラクチャを個別に表示したり、距離を素早く簡単に測定することができます。また、LaserJetやInkJetデバイスへのプロットでき、入力GDS-IIと出力Gerberの比較を行うことができます。  アドバンスト・フィリング・ルーチンASM 600は複雑なバウンダリのストロークにアドバンスト・マルチアパーチャー・フィリング・ルーチンを使用します。バウンダリの内部エッジには、形状を鮮明に表示するために小さいアパーチャーが使われ、内部広域にはファイルサイズを削減するために大きいアパーチャーが使われます。  パスからドローへASM 600は、GDS-IIのパスへのフィルや、各パスを同じ幅のGerberアパーチャーへ割り当てることができます。トレース・モードを使うと、パスをパッドの連結に使用しているMCMやハイブリッド回路のために、非常に小さいファイルを得ることができます。 アドバンスト・レーザーのサポート多くのマスクがフォトプロッタ・テクノロジーの限界を越えてきました。例えば、ここに示したリードフレームには何千ものフィンガーがあり、それらは2milまで先細りになっています。これに何千もの1milストロークでフィルを行おうとすると結果は巨大なGerberファイルになり、多くのフォトプロッターではメモリ不足により最終イメージまでプロットできないでしょう。それだけでなく、おそらく鮮明な解像度も要求できないでしょう。Cymbolic Science社のFIRE 9000やGerber Systems社のCrescent 40のような先進のフォトプロッターは、Gerberフォーマットのアウトラインだけを受け取り、ラスタライゼーション処理の間に領域内部へ高速にフィルを行うことができます。この利点は2つあります。まず、イメージをアウトラインで持つことで、ストロークを持ったGerberデータに比べてファイルサイズが約100分の1になります。次に、イメージは最も精密なプロッタ解像度でプロットされ、それは1/8milや1/16milほどの鮮明さに匹敵します。 |
