Gerber Unionは、ガーバー・データを加工処理および変換するために開発されました。設計者は、ドロー、フラッシュ、バウンダリ領域のUNIONブーリアン操作を行うことができます。一旦結合されたレイヤには、オーバーラップやバウンダリの接触が無くなり、エッチ・ファクターに合わせてサイジングすることができます。

修正後のファイルは、ガーバーまたはAutoCADのDXFデータへ出力することができます。

アプリケーション

BGAパッケージ基板設計への応用例

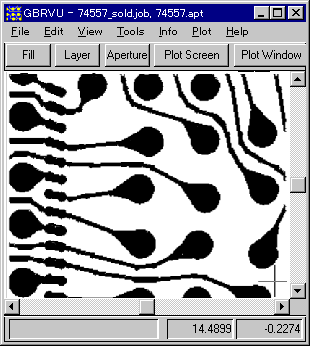

左の図は、ボール・グリッド・アレイ・メタルレイヤの典型的なガーバー・ファイルです。エッチ・ファクターを補整するために、メタルのサイズを調整する必要があります。

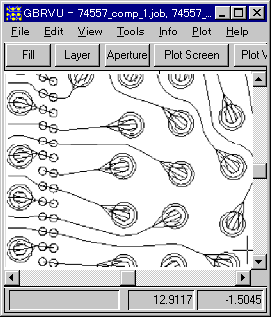

まず、フラッシュと複数のストロークから構成されたパッドを図示します。

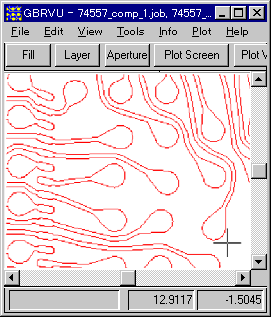

ガーバー・ブーリアン処理を行います。左の図のように、きれいなアウトラインが残り、全てのオーバーラップ・データはマージされています。

エッチ補整をガーバー・データに適用する前には、このようにガーバー・データを「クリーン」にしなければなりません。

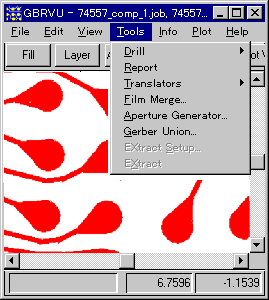

ガーバー・ブーリアンを使用するには、処理を行いたいレイヤをオンにし、Toolsメニューをプルダウンします。

Gerber Unionをクリックすると、ダイアログが開きます。

以下ではこのダイアログの詳細を説明します。

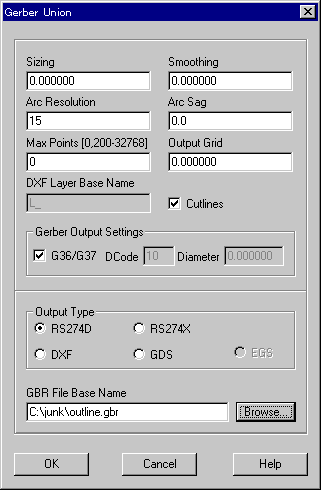

Gerber Union ダイアログ・ボックス

Sizing

エッジ・ファクター補整のために値を増減します。入力は正しいユニットでなければいけません（InchesまたはMM）。set=0の場合、サイジングは行われません。

Smoothing

ブーリアン操作はラインにのみ行うことができるため、最初に全ての曲線が多くの細かいラインに変換されます。ブーリアン処理はそれに、頂点を追加することができます。Smoothingパラメータは、設定値により近い頂点を削除することによって、頂点数を削減します。value=0の場合、スムーシングは行われません。

Arc Resolution

アークをセグメントの繋がりに変換する時の、孤に対する角度の設定。

ArcSag

角度の代わりに、理想的なアークと、アークに近似するセグメントの間の最大エラーを設定します。それゆえに、大きい半径の孤はより多くのセグメントを生成します。arcsag=0の場合、このパラメータは無視されます。

Output Grid

データは最終的に、このグリッド値にスナップされます。グリッドを粗くすると、頂点の数も削減できます。

Gerber Output Setting （ガーバー出力設定）

G36/37 - このオプションは、アウトラインではなくポリゴンで出力します。これは、多くのフォトプロッターでサポートされています。このオプションをチェックしない場合は、D-code（tool）とtoolの直径（0も可）を指定しなければいけません。

DXF Layer Base Name

DXFファイル出力の場合、ベース・レイヤを指定します。各ガーバー・レイヤは、DXFファイルではBASE_LAYER1, BASE_LAYER2, BASE_LAYER3 ... という名前が付けられます。
