概要

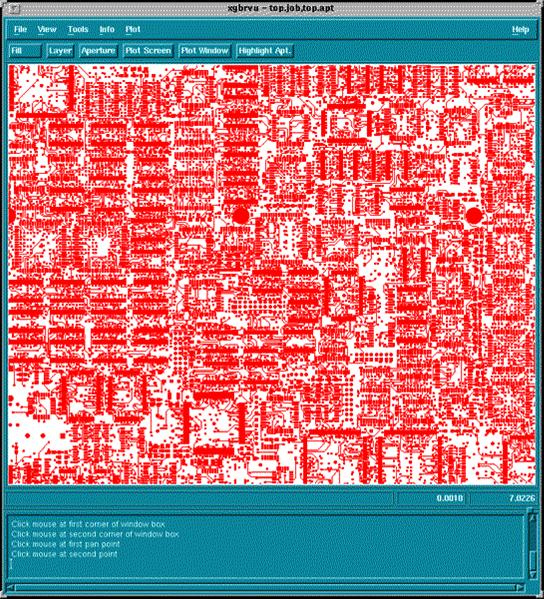

GBRVUは、UNIXワークステーションおよびPC上で、Gerberフォトプロッタ・ファイルを真の“WYSIWYG”（what you see
is what you get）ファッションでディスプレイします。ファイルをロードするだけで、そのデータベースを表示して検図や計測に使用できます。メニュードリブンのインタフェースなので、操作方法を覚えるのは簡単です。
プリント基板設計では、使用しているボード設計用ソフトウェアで作られたGerberデータを直接『チェックプロット』して見たいことがあります。このときに、GBRVUを使えば、アプリケーションから直接プロットするより、最終のフォトプロットとほとんど同じ高精度でチェックプロットを獲得できます。
GBRVUは、ほとんどの業界標準のプロッタやプリンタをサポートします。また、最高級の静電プロッタのサポートも可能です。多くのタイプのレーザープロッターやインクジェットプロッターのユーザーで、GBRVUは最高速のソリューションであることが知られています。
GBRVUは、FIRE 9000 Autoplot headerと、組込みのマクロ定義アパーチャー、多角形のマージされた明暗（ダーク・アンド・クリア）レイヤーなどのRS274X機能をサポートします。
機能
- コンポジット（複合図形）プロットの、ペイントとスクラッチのプレビュー
- コマンドは、メニューからでも、直接キーボードからでも実行できます
- Allegro、Mentor、PADs、Protel その他のアパーチャーリスト・トランスレータ
- GerberフラッシュデータからExcellon Drill作成
- レーザープリンタ、インクジェット、静電プロッタ（オプショナル）への高速高精度のプロット
- フローティング・ネットワーク・ライセンスにより、チーム全員で気軽に利用可能
- 表示装置：RS274D、RS274X、および MDA Autoplot
- プラットフォーム
- UNIX版： Sun、HP、AIX、SGI
- Windows版： Windows95/98/NT/XP/7
ハードコピー出力
GBRVUからは非常に高精度なハードコピーが得られます。以下のフォーマットが出力できます。
- Laserjetとそのコンパティブルマシン
- Deskjet、Designjetその他のRTL入力のプロッター
- 図形化ドキュメント管理システム
Versatec, Calcomp, Raster Graphicsなどの電子プロッタ用の追加オプションもあります。

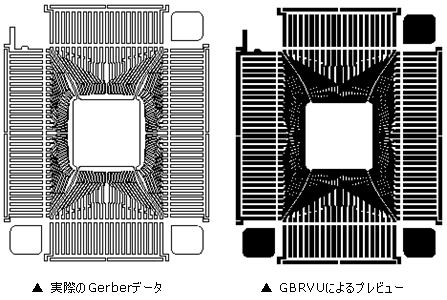

FIRE9000とRS274Xのポリゴン・サポート
GBRVUはRS274Xポリゴン(G36/G37)とFire 9000のPOEX/POINTコマンドの両者をサポートします。
これによって、フォトプロッタで作成されるフィルムと同じ図面をプロットして、そのプリビューができるようになります。
ポリゴン・モードでは、Gerberデータにはバウンダリしか入っておらず、プロッタが各領域を塗潰しています。他の多くのGerberビューアーではこれをエミュレートすることはできないので、最終結果を詳細にプリビューするのが困難です。
開発元
Artwork Conversion Software, Inc.
417 Ingalls St. Santa Cruz, CA 95060, USA
|
