Cadence Interface to GDSPLOT |

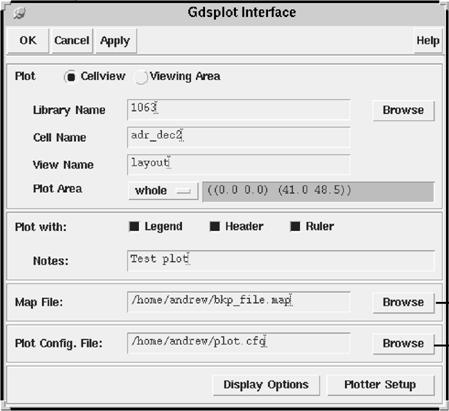

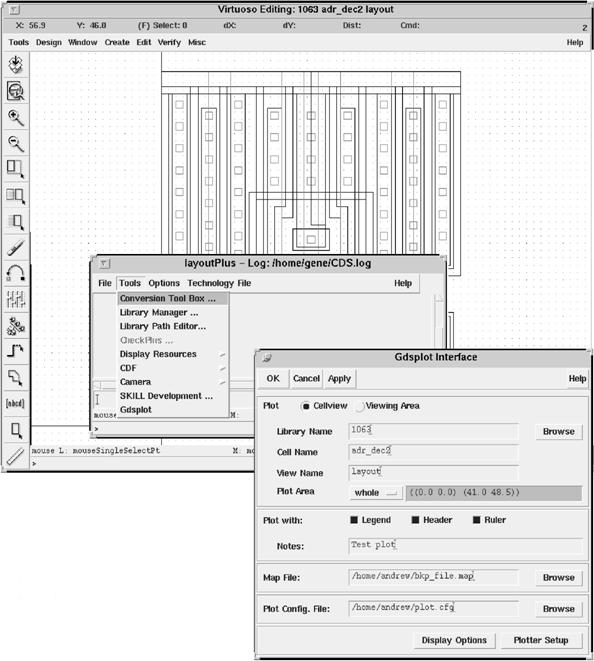

概要GDSPLOTを、Cadence環境で直接立ち上げることができます。Artwork Conversion社は、簡単に高速でプロットを作成するSKILLベースのインタフェースを開発しました。  ユーザー・インタフェースVirtuosso Toolsメニュー
|
Skip
Top

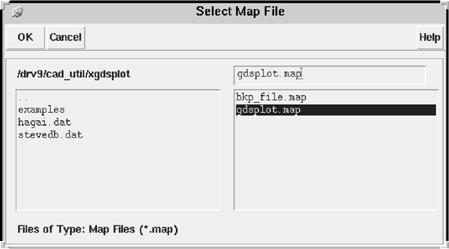

| GDS-II Layer | Fill Pattern | Outline Indexr | Outline Colo |
| 1 | 103 | 1 | 6 |
| 2 | 101 | 1 | 7 |
| 3 | 98 | 0 | 1 |
| 4 | 67 | 4 | 1 |

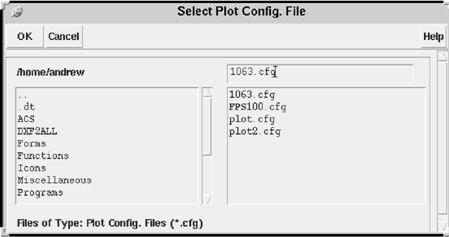

Plot Configuration File
Plotter Config. Fileには、プロット出力タイプ ( HPインクジェットでは通常RTL )、ページサイズ、座標原点、プロット・キュー名、その他のプロット出力に関するいくつかの項目が入っています。
もし、オンサイトに複数のプロッターがあるならば、目標のプロッターを選択するためにコンフィギュレーション・ファイルも複数用意することができます。

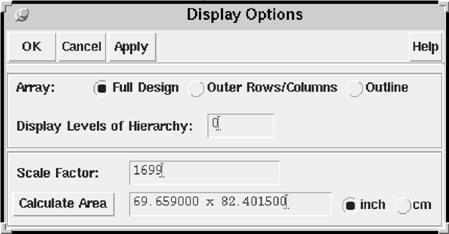

Display Option
Array: Full Design
アレイ全体の要素をプロットします。
Output Rows/Columns
外側の行と列だけをプロットします。
Outline
アレイを囲むボックスだけをプロットします。
Display Level
大規模なチップでは、階層の一部だけをプロットしたい場合があります。ここにはプロットしたい階層までのレベル数を指定します。
Scale Factor
プロットするスケールファクター(拡大/縮小率)を入力します。ゼロを指定すると、ページサイズに合わせて、自動的に出力サイズが設定されます。
Calculate Area
プロットのサイズを計算します。実際と合致しているかどうかのチェックになります。

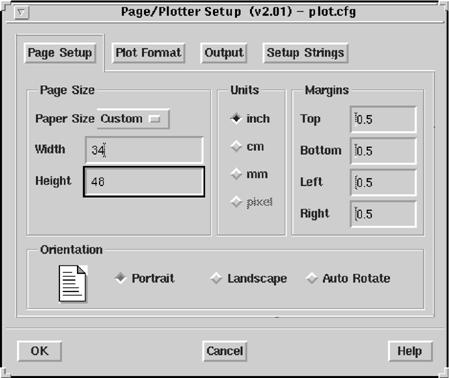

Plotter Setup
Page/Plotter Setupダイアログを使えば、プロッター言語、ページサイズ、マージン、プロット・キュー、および座標原点が定義できます。通常、この情報は１回指定すれば何回でも使用できるようにplot.cfgファイルにセーブしておくことができます。
CadenceからGDSPLOTへのインタフェース

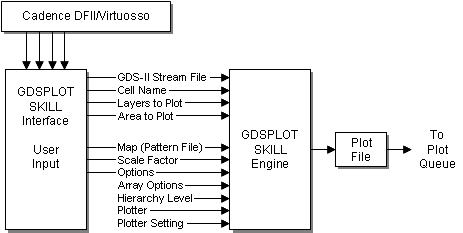

ブロックダイアグラム

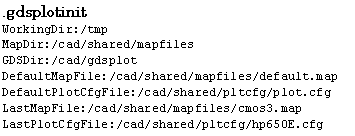

.gdsplotinitファイル

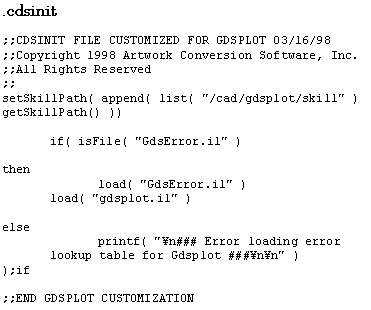

.gdsplotinitファイルは、skillディレクトリからの最初の読込みファイルであり、ユーザーは各自のホームディレクトリに個別のコピーを持って、自分のセッティングにカスタマイズできます。このファイルは、Cadence DFllの .cdsinitと類似のルールに従っています。

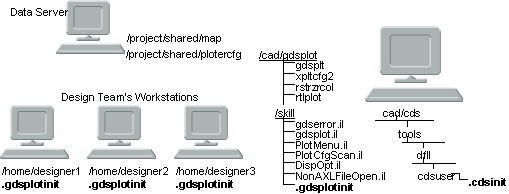

インストール・コンフィギュレーション
開発元
Artwork Conversion Software, Inc.
417 Ingalls St. Santa Cruz, CA 95060, USA
