NETEX-G
Netlist Extraction from Gerber

概要

Artwork社のNETEX-GはGerberデータとDrillデータから3次元モデルとネットリストを作成します。ブール演算を用いてGerberデータから「電気的に」接続した領域を抽出します。Drillデータはユーザが付与するレイヤー間の垂直方向の情報です。出力結果はネットで統合された構造であり、種々のフォーマットにエキスポートされます。

出力フォーマット

GDS-IIストリーム

ICレイアウトツールにインポートされ、チップの設計者はパッケージまでシミュレーションおよび検証が可能です。

ANF(Ansoft's Neutral Format)

パッケージまたはPCBの3次元構造からSPICEモデルおよびSパラメータを作成目的で、Ansoft社の2次元、3次元電磁界シミュレータに読込可能です。

DXF(AutoCAD社)

温度とストレスを計算する多数の有限要素法解析ツールにより読込可能です。

EGS(Agilent社)

ADSのレイアウト部分により読込可能です。

ASCII

汎用フォーマットのため、独自の電磁界解析ツールが開発可能です。

その他の特徴

  • 入力はRS274-X Gerberファイル及びNC Drillファイル
  • GDSII, ANF, DXF等の種々のアプリケーションに対応した出力
  • 極めて高速 4層300ピンのBGA基板を20秒以内に処理
  • 基板のネットリストを設計と比較するために使用可能
  • 複合した多層基板において短絡と開放を発見
  • 必要な場合は選択した部分のみ処理可能
  • 出力ファイルとしてでてくるポリゴンはスムーズになっており、メッシュ要素数を削減
  • 容量結合シミュレーション用に近接のメタルを抽出可能
  • プラットフォーム:Windows NT/2000/XP

応用例

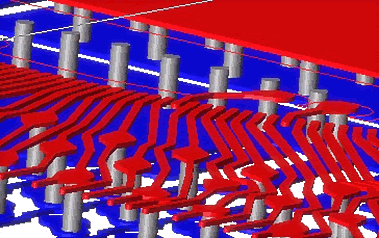

左の図のような300ピンBGAパッケージのGerberファイルとDrillファイルからNETEX-Gを用いて3次元モデルに変換が可能です。

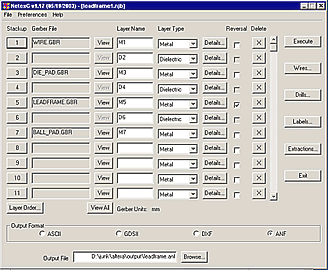

ユーザー・インタフェース

開発元

Artwork Conversion Software, Inc.
417 Ingalls St. Sant a Cruz, CA 95060, USA
